Uit welke onderdelen bestaat een aanhanger?

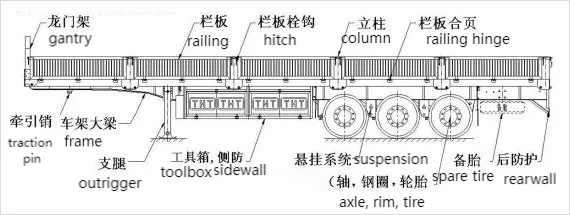

De afbeelding hierboven toont een constructietekening van een gewone oplegger. Hierop zijn de belangrijkste onderdelen en de locatie van de oplegger duidelijk te zien. We leggen elk onderdeel gedetailleerd uit.

KADER

Het frame is het hoofdonderdeel dat wordt gebruikt om de last te ondersteunen, de trekpen, ophanging, ondersteuning en andere apparaten te installeren, bestaande uit balken, steunbalken, verbindingsbalken, zijbalken, sloten, trekpenconnectoren, panelen enzovoort.

LICHAAM

portaal

zijbord

Portaalwagens zijn over het algemeen verplaatsbaar en afneembaar (zonder speciale vereisten). Daarom is het noodzakelijk om de portaalwagen aan de basis te lassen en opnieuw twee diagonale handgrepen toe te voegen wanneer er vaak zware of gemakkelijk glijdende goederen worden vervoerd.

TRACTIEPEN

Tractiepen is een belangrijk onderdeel van de oplegger om verbinding te maken met de tractor en de trekkracht te dragen, verbonden met de tractiestoel. Volgens de diameter van de tractiepen kan worden verdeeld in 50 (mm) en 90, volgens de montagemethode kan worden verdeeld in gelast en geassembleerd. Over het algemeen gemaakt van koolstofstaal en gelegeerd staal smeden.

OPHANGSYSTEEM

Semi-trailer ophanging systeem is het semi-trailer frame en as verbonden met een volledige set van apparaten in het algemeen, met de rol van lastoverdracht, schokabsorptie. Algemene semi-trailer ophanging worden gebruikt in niet-onafhankelijke stalen plaat stempelen type starre ophanging, samengesteld uit tandem stalen plaat veer en ophanging ondersteuning.

Omdat speciale voertuigen voor verschillende doeleinden worden gebruikt, worden er ook verschillende eisen gesteld aan het ontwerp van de ophanging. Er worden vier soorten ophanging gebruikt: stalen plaatophanging, enkelpuntsophanging, luchtvering en starre ophanging.

stalen plaat ophanging

enkelpunts ophanging

luchtvering

stijve ophanging

De as van een oplegger is een belangrijk onderdeel van de oplegger. De ophanging is verbonden met het frame van de oplegger en vervult een dragende rol om de normale werking van het voertuig op de weg te waarborgen.

ELEKTRISCH SYSTEEM

Het elektrische systeem van de trailer bestaat uit zeven-aderige stopcontacten, kabels, luchtcircuits en verschillende lampen en lantaarns. Circuit wordt voornamelijk gebruikt voor verlichting en signalering, luchtcircuit wordt gebruikt voor normale rijrem, noodrijrem.

ONDERSTEUNEND APPARAAT

Het ondersteuningsapparaat voor aanhangwagens wordt hoofdzakelijk gebruikt om de aanhangwagen te ondersteunen wanneer deze is losgekoppeld. Het ondersteuningsapparaat bestaat uit twee typen: enkelwerkend en met koppeling, en bestaat hoofdzakelijk uit poten, verbindingsbeugels en andere componenten.

BESCHERMENDE APPARATEN

Aanhangwagenbeveiligingen bestaan ​​uit zijbeveiligingen en achterbeveiligingen. Deze hebben voornamelijk een beschermende en blokkerende functie om te voorkomen dat voetgangers en andere voertuigen onder de oplegger doordringen.

1. Type achterleuning:

ACCESSOIRES

Andere accessoires op de oplegger zijn onder andere gereedschapskisten, reservewielrekken, haringen, enzovoort. Er zijn ook wat kleine accessoires zoals touwspanners, touwhaken, die zeer functioneel zijn, afhankelijk van het type goederen dat u kiest om te installeren.
